长石 1949年前采用景德镇附近浮梁县天宝乡和江西贵溪县龙虎山所产的长石，柴窑改煤窑后推广“长石釉”，其用量剧增，主要采用江西星子、修水以及湖南平江所产的长石。

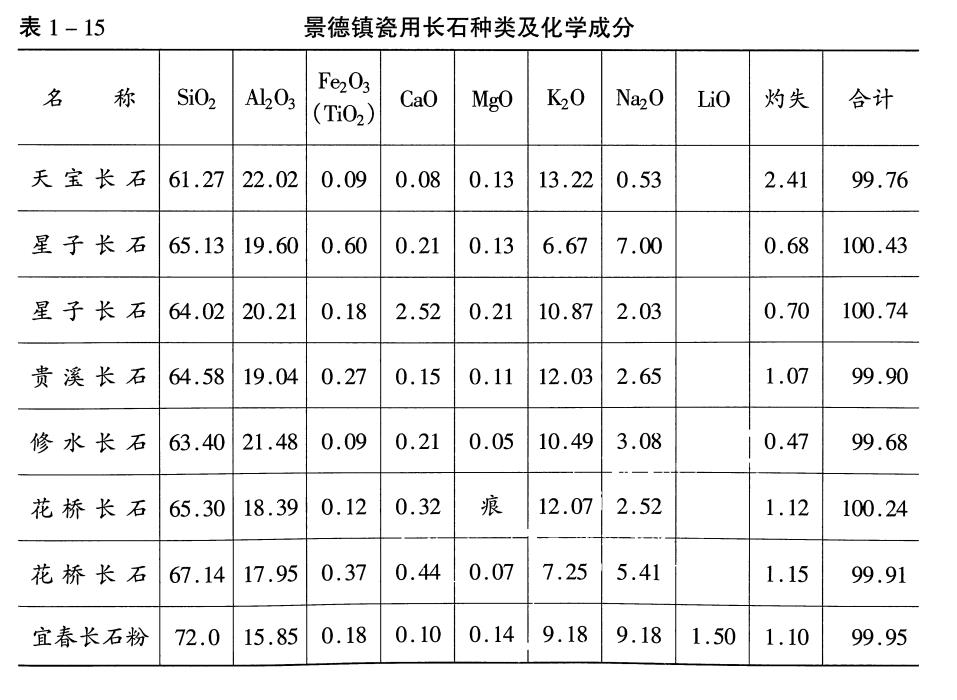

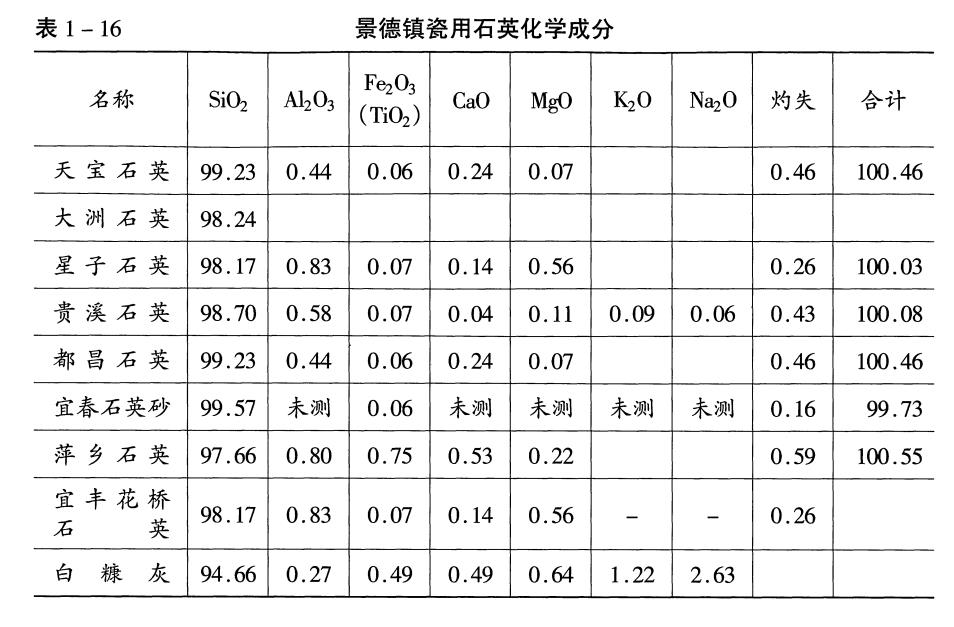

石英化学式为Si02，常含有少- 1ia杂质成分如A1203, Fe,Z03 , CaO, MgO等。它有多种类型。日用陶瓷原料所用的有脉石英、石英砂、石英岩、砂岩、硅石、蛋白石、硅藻土等，水稻外壳灰也富含Si02。
石英外观常呈白色、乳白色、灰白半透明状态，莫氏硬度为7，断面具玻璃光泽或脂肪光泽，比重因晶型而异，变动于2.22-2.65之间。
石英是非可塑性原料，其与粘土在高温中生成的莫来石晶体赋予瓷器较高的机械强度和化学稳定性，并能增加坯体的半透明性，是配制白釉的良好原料。
民国时期多采用景市三宝蓬所产石英，新中国成立后大多采用星子、都昌、修水等地的石英，尤其是20年代以来，用量剧增。釉料中用量为10％一30%，使用前应洗净拣选，除去污物杂质，放在窑内高温锻烧，便于粉碎。
粉石英 1981年在江西省赣西宜春地区一带发现的天然粉石英矿，外观呈白、灰白或黄白色，疏松粉状，有轻微滑感，吸水性强，受潮后不具粘结性和可塑性，比重2.66，熔点1770 cC。粉石英系由纯净的。石英微粒组成，平均颗粒度多在20微米左右。化学组成：二氧化硅一般达％％一98%，铁氧化物含量0.％一0.5%，因其不需煅烧碾磨，颗粒细匀，质地纯净等优良特性而用于日用瓷釉料、电瓷和建筑卫生瓷的原料和釉料中。
滑石（3MgO.4SiO2·H2O）是天然的含水硅酸镁矿物，因它富有滑腻感，故名滑石。滑石属单斜晶系，通常有两种形态：一种是粗鳞片，另一种是细鳞片状密集合体、呈块状，称为块滑石。纯洁的滑石外观呈白色，含杂质的一般为淡绿、浅黄、浅褐等色，具有珍珠光泽。莫氏硬度为1-1.5，比重2.6-2.8。滑石加热时一般在600℃左右开始脱水，600°C1(XX）℃结构水排除，变为顽火辉石。陶瓷生产中使用的滑石要求组成均匀，结构一致，含A1203要少，含铁量在0.％以下，用于细瓷和釉中，MO含量不低于28%,CaO不超过1。由于滑石多数是片状结构，球磨时不易磨细，而呈片状飘浮在釉面上，为此，必须将它在1200℃左右温度予先煅烧，再行粉碎，破坏滑石原有的片状结构。景德镇在1960年以后大多以滑石取代花乳石配长石釉，用量在6％一12%，可降低釉料的熔融温度和膨胀系数，改善釉的弹性和热稳定性，提高釉面白度。在瓷器坯料中加人1％一2％的滑石，可提高瓷器的透明度、致密度和白度。滑石过去大量用于生产高频绝缘材料，近年来，用70％一75％的天然滑石配以长石和粘土可制成高白度高透明的日用滑石瓷。景德镇日用瓷、建筑卫生陶瓷多采用广西滑石粉。20世纪80年代上饶地区广丰县境内发现黑滑石，储量丰富，经探明达600多万吨，已用于景德镇瓷器坯釉料中。
（资料来源：《景德镇市志1985第二卷：瓷业志》）
石英化学式为Si02，常含有少- 1ia杂质成分如A1203, Fe,Z03 , CaO, MgO等。它有多种类型。日用陶瓷原料所用的有脉石英、石英砂、石英岩、砂岩、硅石、蛋白石、硅藻土等，水稻外壳灰也富含Si02。
石英外观常呈白色、乳白色、灰白半透明状态，莫氏硬度为7，断面具玻璃光泽或脂肪光泽，比重因晶型而异，变动于2.22-2.65之间。
石英是非可塑性原料，其与粘土在高温中生成的莫来石晶体赋予瓷器较高的机械强度和化学稳定性，并能增加坯体的半透明性，是配制白釉的良好原料。
民国时期多采用景市三宝蓬所产石英，新中国成立后大多采用星子、都昌、修水等地的石英，尤其是20年代以来，用量剧增。釉料中用量为10％一30%，使用前应洗净拣选，除去污物杂质，放在窑内高温锻烧，便于粉碎。
粉石英 1981年在江西省赣西宜春地区一带发现的天然粉石英矿，外观呈白、灰白或黄白色，疏松粉状，有轻微滑感，吸水性强，受潮后不具粘结性和可塑性，比重2.66，熔点1770 cC。粉石英系由纯净的。石英微粒组成，平均颗粒度多在20微米左右。化学组成：二氧化硅一般达％％一98%，铁氧化物含量0.％一0.5%，因其不需煅烧碾磨，颗粒细匀，质地纯净等优良特性而用于日用瓷釉料、电瓷和建筑卫生瓷的原料和釉料中。
滑石（3MgO.4SiO2·H2O）是天然的含水硅酸镁矿物，因它富有滑腻感，故名滑石。滑石属单斜晶系，通常有两种形态：一种是粗鳞片，另一种是细鳞片状密集合体、呈块状，称为块滑石。纯洁的滑石外观呈白色，含杂质的一般为淡绿、浅黄、浅褐等色，具有珍珠光泽。莫氏硬度为1-1.5，比重2.6-2.8。滑石加热时一般在600℃左右开始脱水，600°C1(XX）℃结构水排除，变为顽火辉石。陶瓷生产中使用的滑石要求组成均匀，结构一致，含A1203要少，含铁量在0.％以下，用于细瓷和釉中，MO含量不低于28%,CaO不超过1。由于滑石多数是片状结构，球磨时不易磨细，而呈片状飘浮在釉面上，为此，必须将它在1200℃左右温度予先煅烧，再行粉碎，破坏滑石原有的片状结构。景德镇在1960年以后大多以滑石取代花乳石配长石釉，用量在6％一12%，可降低釉料的熔融温度和膨胀系数，改善釉的弹性和热稳定性，提高釉面白度。在瓷器坯料中加人1％一2％的滑石，可提高瓷器的透明度、致密度和白度。滑石过去大量用于生产高频绝缘材料，近年来，用70％一75％的天然滑石配以长石和粘土可制成高白度高透明的日用滑石瓷。景德镇日用瓷、建筑卫生陶瓷多采用广西滑石粉。20世纪80年代上饶地区广丰县境内发现黑滑石，储量丰富，经探明达600多万吨，已用于景德镇瓷器坯釉料中。
（资料来源：《景德镇市志1985第二卷：瓷业志》）
欢迎访问：陶瓷笔记
