景德镇陶瓷颜色釉配方知识之一：呈色原料之铁的化合物

呈色原料是颜色釉中发色的原料，通常分为含金属化合物的天然矿物和经人工提纯的化工原料两大类。古代景德镇色釉原料大多采用含有铁（Fe)、铜（Cu)、钻（Co)、锰（Mn)等金属氧化物的天然矿物，到清代以后，着色金属原料才不断扩大。中华人民共和国成立后，着色原料数量扩大，色彩丰富，绝大部分都采用化工原料。

铁的化合物 铁的化合物能配制黄、红、棕、褐、青、黑等色釉。

含铁的天然矿物很多，分布很广，特别是在粘土中存在着各种铁的化合物。因生成条件不同，铁含量差别很大，且含有其他金属氧化物，影响颜色变化很大。粘土中如含4%以上的氧化铁时，则烧后粘土呈深赤色或带有褐色及紫色。然而在3％以下时，则显示黄色或乳白色。铁在陶瓷生产上是最有害的杂质，但氧化铁在颜色釉制作上却有其特殊价值，而且使用得也最早，唐宋的名窑青瓷、影青瓷都是用氧化铁着色的。似青瓷的青色，就是由于釉中含有一定比例的氧化铁经还原焰烧成后变成了低价铁而呈现出来的，根据不同的铁含量和烧成条件，就青色而言就有影青、粉青、豆青、梅子青、蟹甲青等数十种之多。如果烧成气氛不好，釉料中的部分铁结合而变成三氧化二铁，使色调变成黄色。当铁含量增加到5％左右，也会变成浓黄色；如含铁量达到13％以上，就变成了乌金釉。Fe2 03在低温气氛中烧成可成红色，有名的矾红和珊瑚色就是用Fe2O3来着色的。古代陶工们就地取材选择天然矿物，经粉碎、过筛、淘漂等工序，除去杂质配制各种色釉。

紫金土：是一种含铁的红色土块，因配制紫金釉而得名（实际上是一种浅棕色釉），在景德镇市雷公山及近郊的小山坡上几乎到处都有，一般的紫金土经淘洗去渣后，含氧化铁约6％一7%，可用作配制传统的冬青、天青、粉青、龙泉、紫金、乌金、茶叶末等色釉。

乌金土：产于景德镇东郊李家坳小土斜壁上，它没有较大的矿脉供大型开采，而只有鸡蛋大小的土硬块分布在黄土层中，数量不多，质量也不稳定，外观带微黑棕褐色，很早就被景德镇色釉艺人用来配制乌金釉，效果甚好，故名乌金土，含Fe20313.4%，好的乌金土除有30％的氧化铁外，还有8％一10％的氧化锰。

赭石：为一种品位不高的赤铁矿石，其中氧化铁的含量约38%，含硫量在1％以下，外貌呈赭红色，块状，因而称赭石，景德镇市附近也有，但喜用庐山所产的赭石。使用前略经挑选并碾碎过筛，赭石在高温色釉中作为乌金，茶叶末釉的着色剂；在低温色釉中则用以配制浇黄釉，鸡油黄。

龙泉石：是一种淡青色的天然矿物，大多凿成石柱用作石材，产自江西上饶，过去多用它配制各种青釉，尤以龙泉釉效果最佳，故俗称它为龙泉石。

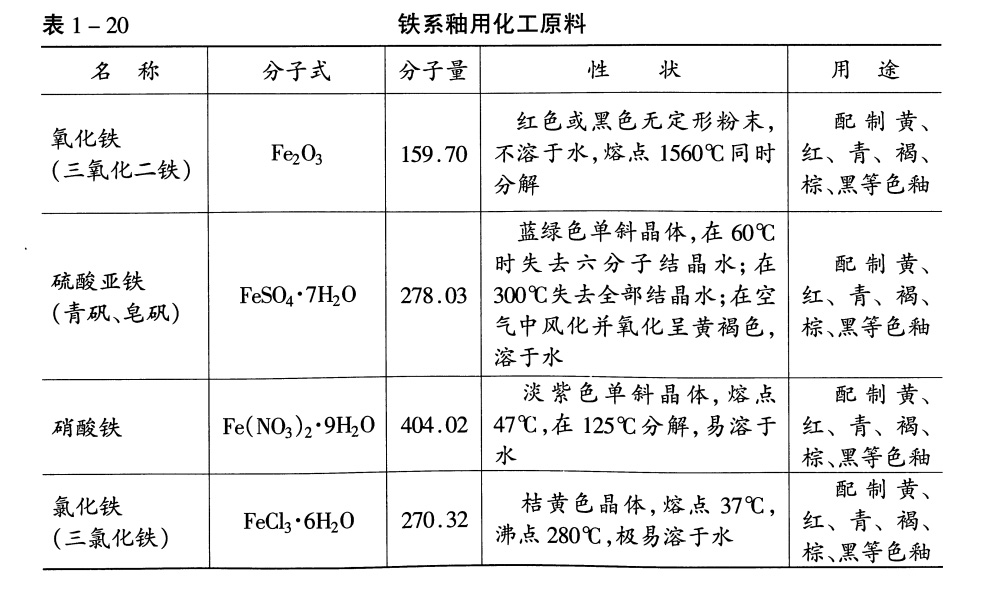

铁系釉用化工原料：


（资料来源：《景德镇市志1985第二卷：瓷业志》）
